单缸液压圆锥破碎机是我公司在总结二十多年从事破碎行业设计、生产、销售、服务经验基础上，结合现代科技发展与市场需求，广泛吸收芬兰、德国等国家先进技术，自主研发和设计的新型高效破碎机械，广泛应用于金属与非金属矿、砂石、冶金、水泥等行业，适用于各种中高硬度的各种矿石和岩石，比如铁矿石、有色金属矿、花岗岩、玄武岩、石英石、鹅卵石、砂岩、石灰岩等物料的破碎。

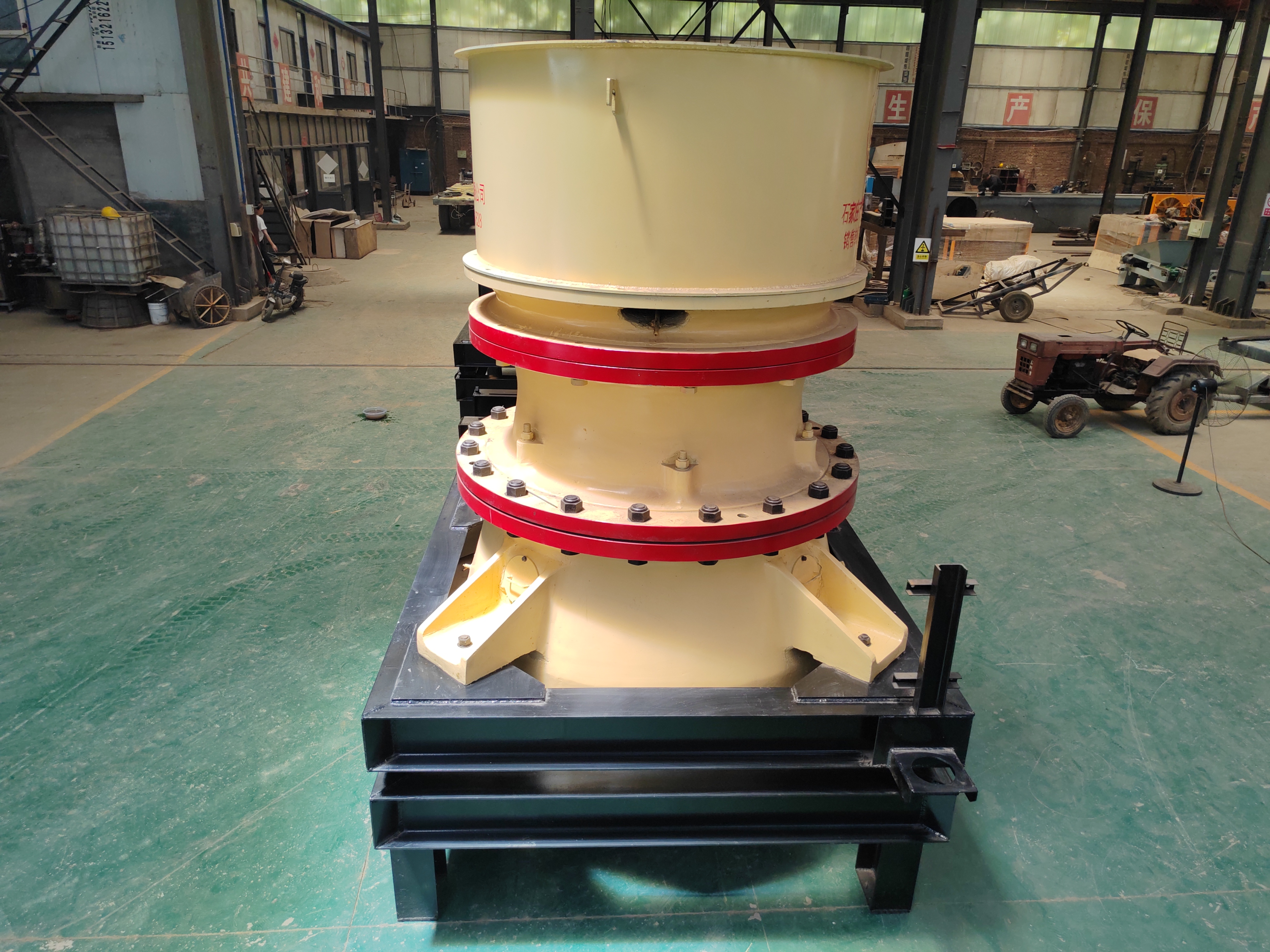

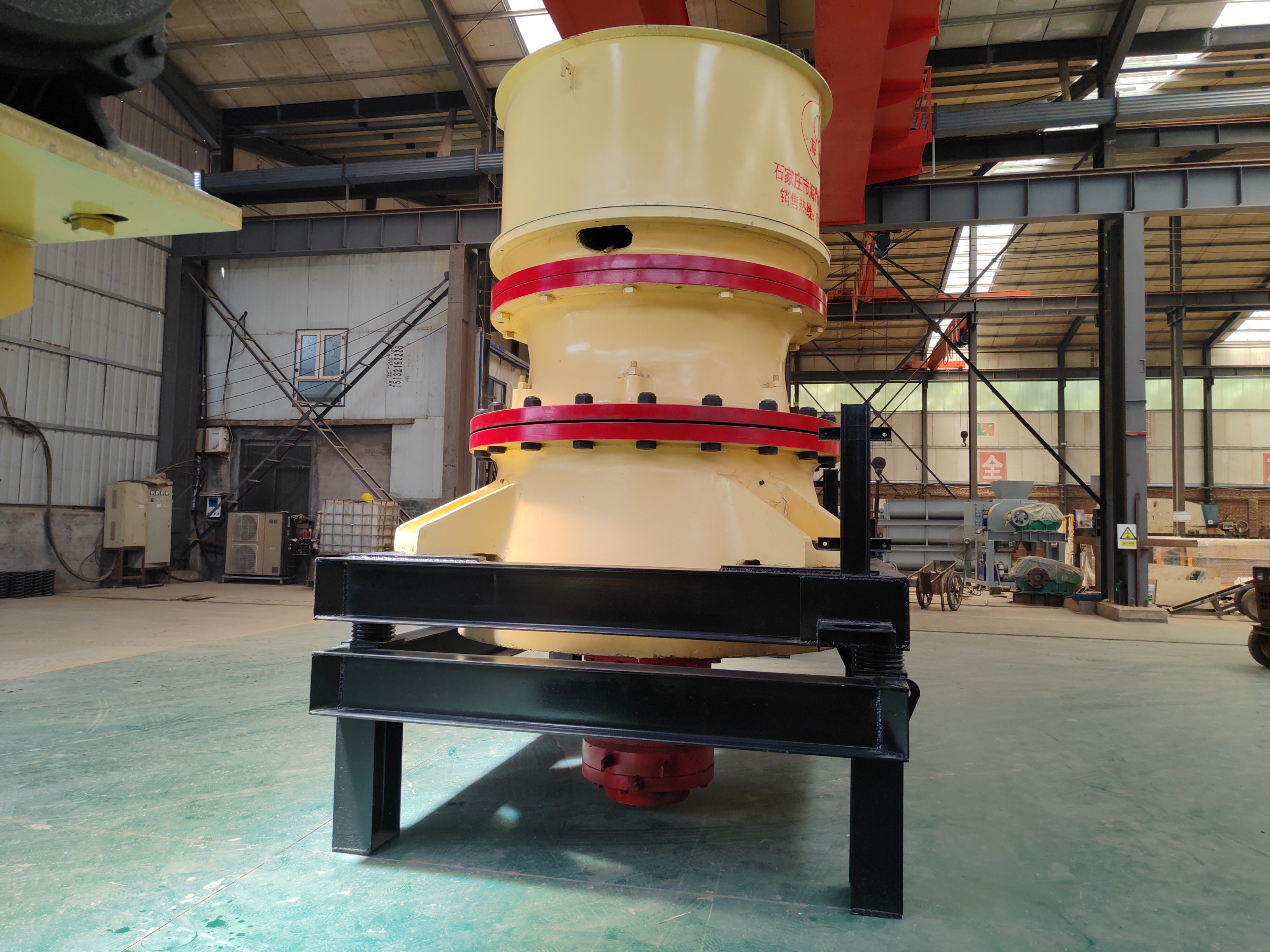

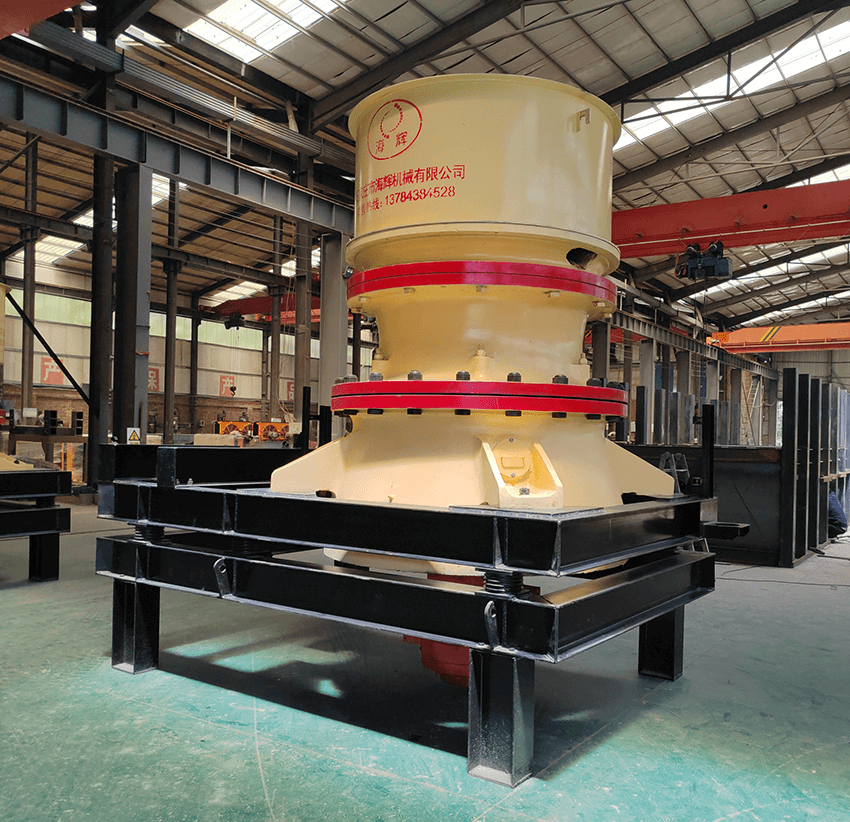

单缸圆锥破碎机产品大图

单缸圆锥破碎机的5大优势

1.破碎效率高:单缸液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。

2.生产能力大:单缸液压圆锥破碎机在将破碎冲程、破碎速度以及破碎腔形状的组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高 35%~60%，生产能力大等特点。

3.运行稳定可靠:单缸液压圆锥破碎机结构简单而紧凑，性能稳定，不易故障。维修方便快捷。双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

4.成品颗粒均匀:单缸液压圆锥破碎机采用特有的破碎腔形状以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀的特点。

5.智能控制维护方便:海辉机械生产的单缸液压圆锥破碎机，智能控制，一键启动，实时监控，维护方便快捷，大大节省了人力物力。

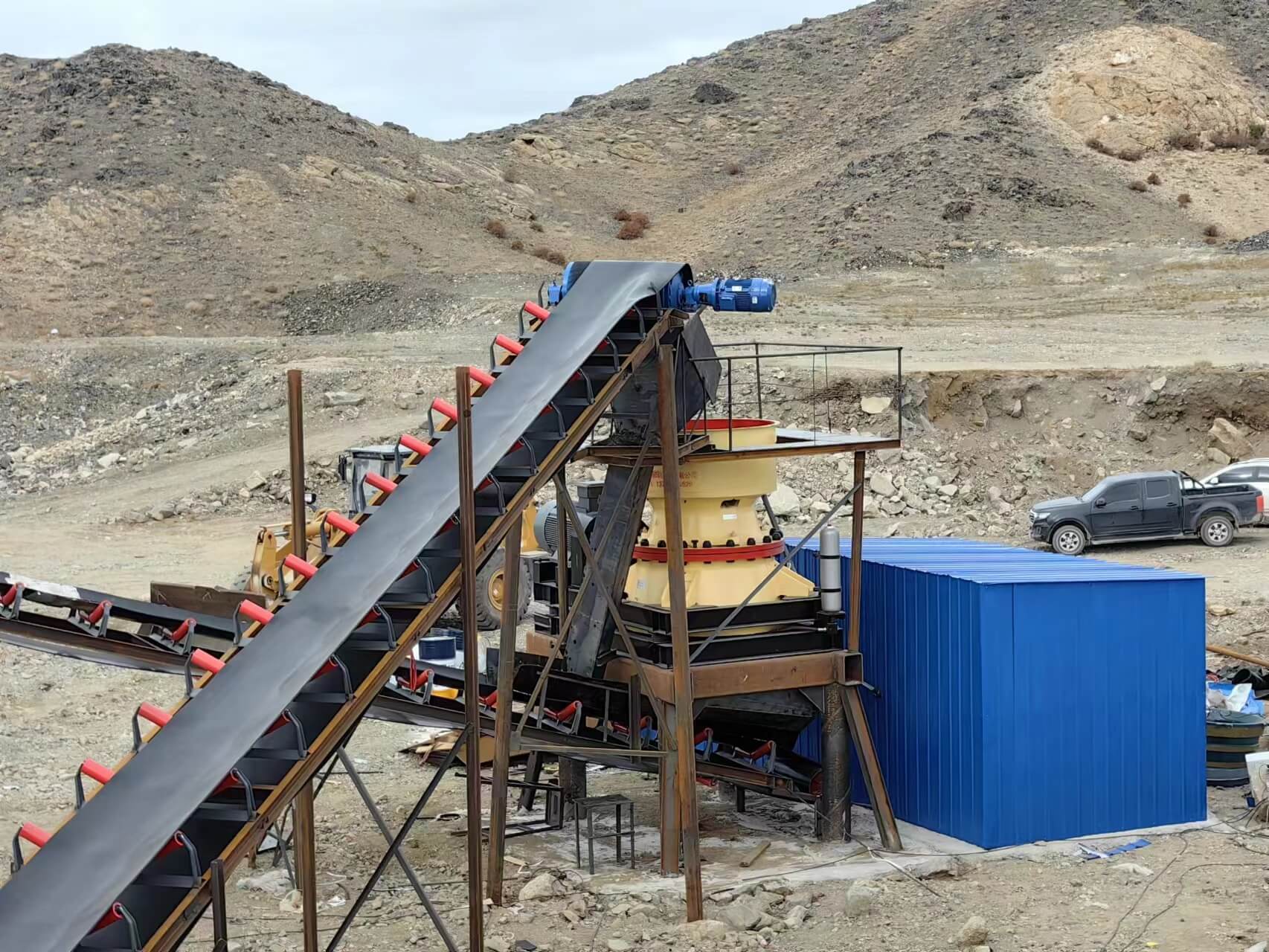

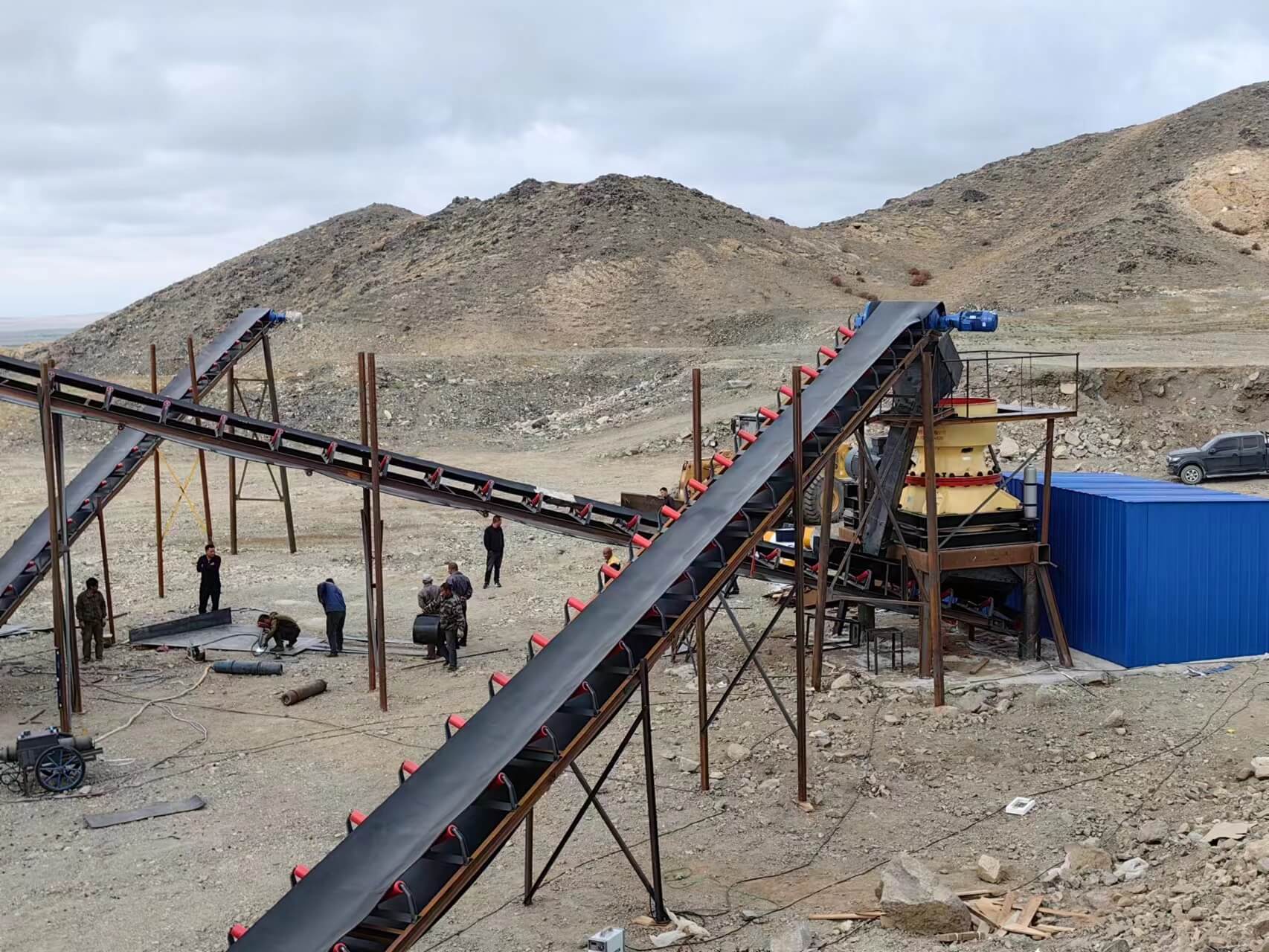

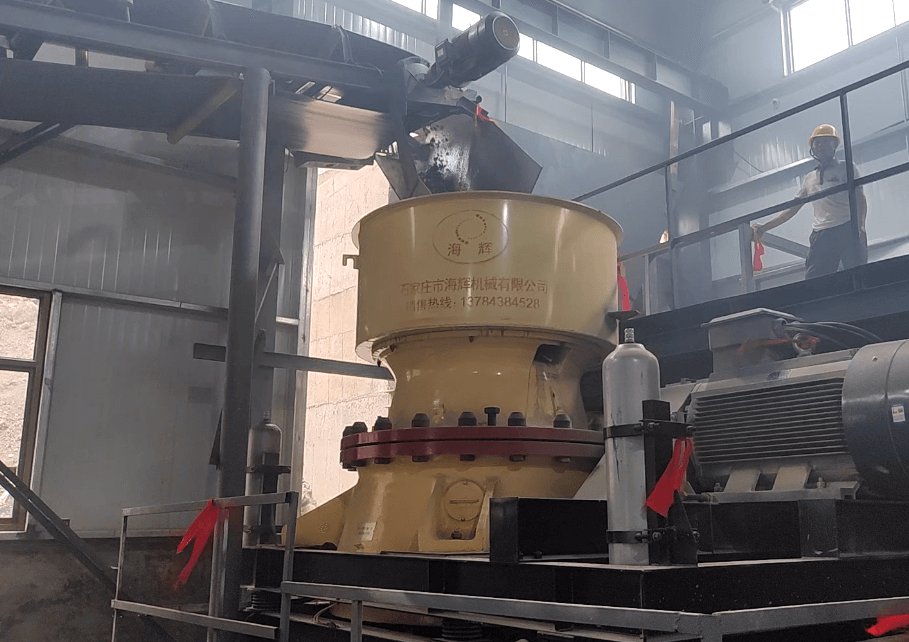

直击单缸圆锥破作业现场

单杠圆锥破碎机工作原理

单缸液压圆锥破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。

空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转，物料被摆动的内锥挤压破碎。

支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数

HPS单缸液压圆锥破碎机(中碎)系列技术参数：

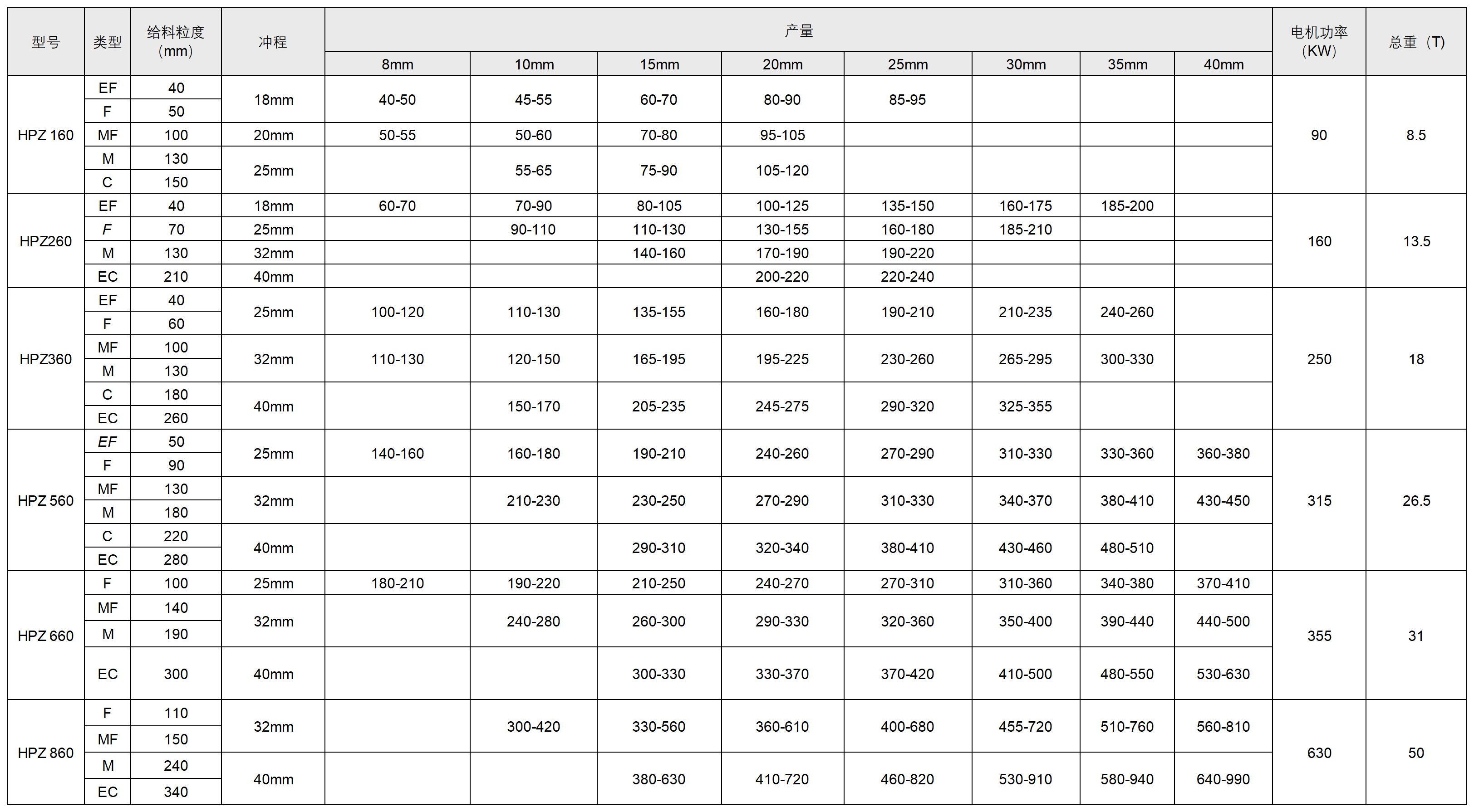

HPZ单缸液压圆锥破碎机(细碎)系列技术参数：
